价 格
订货量
面议
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
不限
| 产品特性：高精度 | 是否进口：否 | 产地：中国 |
| 加工定制：否 | 类型：LRC电桥 | 品牌：MICROTEST |
| 型号：6630 series | 电阻测量范围：±0.000mΩ~9999.99MΩΩ | 电容测量范围：±0.00000pF~9999.99FPf |
| 准确度等级：±0.08%（典型 ±0.05%） | 重量：3.95kg | 规格：10Hz-50MHz |
| 测试速度：<3mS（最快档位） | ALC 自动电平控制：支持 | 显示屏幕：7 吋 TFT 彩屏（800×480） |

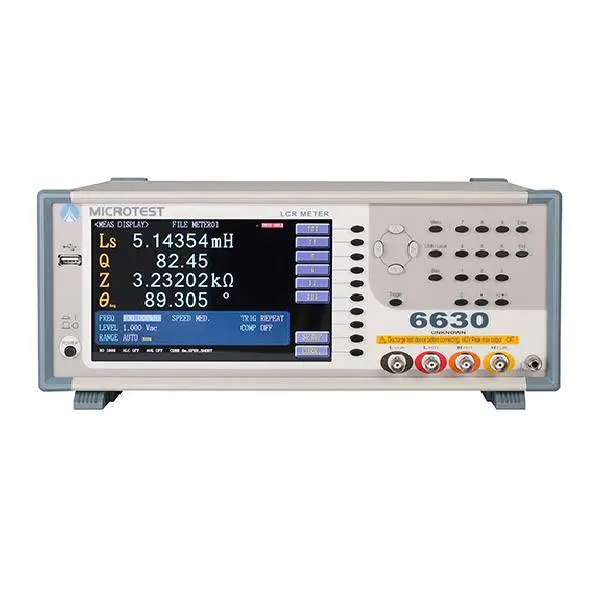

仪器概述
LCR数字电桥 ,提供 7 种频率选项（10 Hz 至1/3/5/10/20/30/50MHz）,可以进行交流信号的LCR测试，
测试频率和测试级别可进行连续变化的阶段测量。可在不同测试、模式条件下、进行高速地连续测试。
提供输出阻抗25Ω/100Ω可切换,ALC补偿,多步测试; BIN分类及比较器功能在自动元件生产时进行良品与不良品分类。
并支援RS-232、Handler、LAN、USB Host/Device 介面。
可搭配各式各样的测试治具与配件
评估电化学材料特性分析使用导磁系数测试治具 FX-0000C8,仪器内建公式算各种环形磁芯或铁氧体磁芯及电磁屏蔽涂层材料的导磁系数 μr′ μr″
介电常数测试治具 FX-0000C7,仪器内建公式直接算出材料介电数值 εr′ εr″
评估 PCB 空板或陶瓷板等使用液态介电治具 FX-000C20
参数规格
频率 | 型号 |
10Hz-1MHz | 6630-1 |
10Hz-3MHz | 6630-3 |
10Hz-5MHz | 6630-5 |
10Hz-10MHz | 6630-10 |
10Hz-20MHz | 6630-20 |
10Hz-30MHz | 6630-30 |
10Hz-50MHz | 6630-50 |
测量参数 | 显示范围 |
|Z| | 0.000mΩ-9999.99MΩ |
R, X | ±0.000mΩ-9999.99MΩ |
|Y| | 0.00000uS-999.999kS |
G, B | ±0.00000uS -999.999kS |
θRAD | ±0.00000-3.14159 |
θDEG | ±0.000 -180.000 |
Cs, Cp | ±0.00000pF-9999.99F |
Ls, Lp | ±0.00nH-9999.99kH |
D | 0.00000-9999.99 |
Q | 0.00-9999.99 |
Δ | ±0.00%-9999.*** |
Rdc | 0.00mΩ-99.9999MΩ |
εr′ εr″ | 0-100000 |
μr′ μr″ | 0-100000 |
测量频率点数 | 可程序 |
频率最小分辨率 | 100mHz, 6位数频率输入 7ppm ±0.01% (频率输出精准度) |
基本***度 | ±0.08% (典型值±0.05%) |
AC测试信号位准
| 测试信号电压范围 10mV-2Vrms |
电压最小分辨率 1mV | |
准确度 ALC OFF：10% * 设定电压 ±2mV ALC ON：6% * 设定电压 ±2mV | |
测试信号电流范围 200μA-20mArms | |
电流最小分辨率 10μA | |
准确度 ALC OFF：10% * 设定电流 ±20μA | |
DC信号 | 1V(固定) |
输出阻抗 | 25Ω、100Ω (可切换) |
量测时间 | <3mS (最快) |
量测模式 | 数字电桥模式 多步模式 |
等效电路 | 串联、并联 |
校正 | 开路、短路、负载 |
线长补偿 | 0/0.5/1/2m |
多步测试 | 50组 ，每组15个测试步骤 |
内建 直流偏置电压 | -12 to +12V, 0.3% ±1.5mV, 100Hz to 50MHz |
BIN分类 | 9级 (******) |
比较器 | ABS、ΔABS、Δ%、OFF |
内建储存 | 100组LCR Meter测试设定文件 、50组多步测试设定 |
USB Host 储存 | 100组LCR Meter测试设定文件 、50组多步测试设定 |
触发测试方式 | LCR Meter测试设定文件 多步测试设定文件 |
界面 | 自动、手动、RS-232、Handler |
选购 | PC连线软件 |
电源需求 | 电压 90-264Vac |
频率 47-63Hz | |
低功耗：更大30W | |
液晶屏幕 | 7吋TFT, 彩色显示 (800*480) |
操作环境 | 温度：10-40℃、湿度：20-90%RH |
外观尺寸 (W*H*D) | 336x147x340 mm |
重量 | 3.95Kg |
因应通讯接口标准化趋势，自2025/7/1起，6630与6360系列(6363/6364/6365/6367)将取消标配GPIB接口，
建议用户提前评估透过LAN、USB、RS-232标配接口之控制方式。本项调整可能对部分使用者造成不便，敬请见谅，感谢您的理解与支持。
四显参数
800*400 7 吋彩色螢幕，可以同時設定即顯示四種不同的參數
***校正
量測待測物之前，需要先做開路、短路、高頻負載校正、及定頻負載校正
精准测量电感组件的直流电阻DCR
用于电感组件特性的量测，量测直流的电阻特性
一般用来评估电感的参数值为 Ls/Lp/Q/SRF/DCR。电感匝数与绕线材料会影响DCR值
多步测试
多步列表测试自动编成功能，最多 15 组 ( 可存 50 个编程 )
自动电平控制 (ALC) |
|
输出阻抗 25Ω/100Ω 可以切换。自动电平控制 (ALC) 为工程师更***量测组件。如积层陶瓷电容(MLCC) 电容值>1uF，需打开ALC 量测， 因为电容值在量测时有可能会低于真实的电容量一般评估电容的参数值有 Cs/Cp/D/Q/ESR/直流偏压C-V |
自带介电常数测量功能εr |
使用介电常数测试治具 FX-0000C7，6630 内建公式直接算出材料介电数值 εr&＃39;、εr" 评估 PCB 空板或陶瓷板等 自带导磁系数测量功能μr
使用导磁系数测试治具 FX-0000C8，6630 内建公式直接算 各种环形磁芯或铁氧体磁芯及电磁屏蔽涂层材料的导磁系数 μr&＃39;、μr" 配件
|
